FESTO 1908307

Descrizione del Prodotto

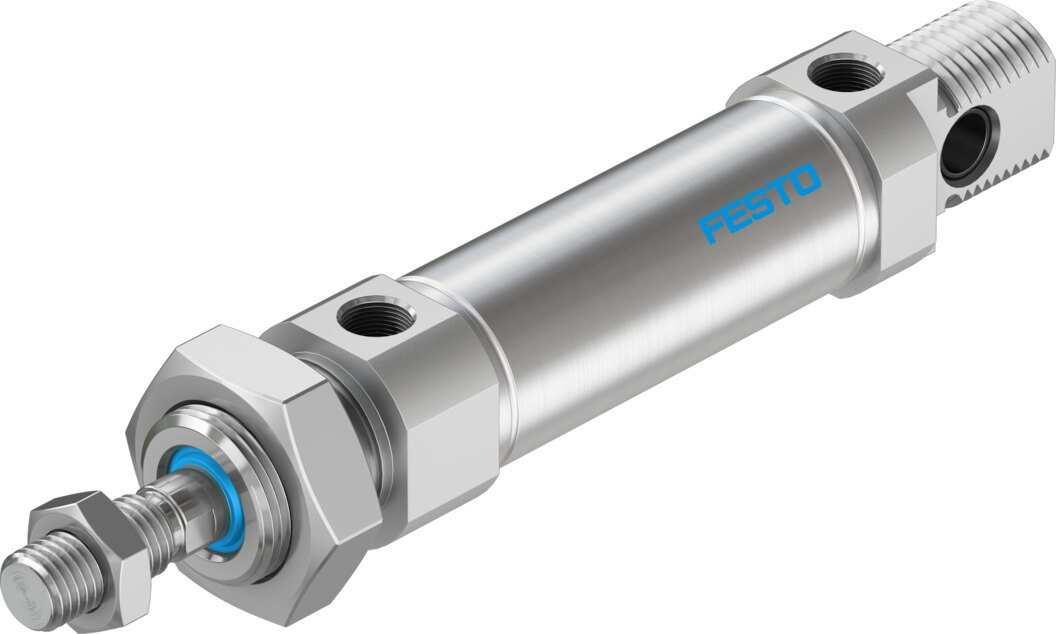

Il cilindro pneumatico FESTO DSNU-25-30-P-A è un cilindro normalizzato a doppio effetto conforme alla norma ISO 6432, progettato per applicazioni che richiedono precisione e affidabilità. È dotato di ammortizzatori elastici su entrambe le estremità per garantire un funzionamento silenzioso e una lunga durata.

Specifiche Tecniche

• Codice Prodotto: 1908307
• Serie: DSNU
• Diametro del Pistone: 25 mm
• Corsa: 30 mm
• Filettatura Stelo del Pistone: M10x1,25
• Tipo di Ammortizzamento: Anelli/placche di ammortizzamento elastici su entrambe le estremità
• Posizione di Montaggio: Qualsiasi
• Conformità Normativa: CETOP RP 52 P, ISO 6432
• Estremità dello Stelo del Pistone: Filettatura esterna
• Design: Pistone, stelo del pistone, tubo del cilindro
• Rilevamento della Posizione: Per sensore di prossimità
• Varianti: Stelo del pistone su un’estremità
• Pressione di Esercizio: 1 bar … 10 bar
• Modalità di Funzionamento: Doppio effetto
• Fluido Operativo: Aria compressa secondo ISO 8573-1:2010 [7:4:4]
• Informazioni sui Fluidi Operativi e di Pilotaggio: Funzionamento con lubrificazione possibile (richiesto per uso continuativo)
• Classe di Resistenza alla Corrosione (CRC): 2 – Stress da corrosione moderato
• Temperatura Ambiente: -20 °C … 80 °C
• Energia d’Impatto nelle Posizioni Finali: 0,3 J
• Forza Teorica a 6 bar, Corsa di Rientro: 247,4 N
• Forza Teorica a 6 bar, Corsa di Avanzamento: 294,5 N
• Massa in Movimento a 0 mm di Corsa: 71 g
• Peso Base con 0 mm di Corsa: 238 g
• Aggiunta di Peso per 10 mm di Corsa: 11 g
• Tipo di Montaggio: Con accessori
• Connessione Pneumatica: G1/8
• Nota sui Materiali: Conforme RoHS
• Materiale del Coperchio: Lega di alluminio forgiato, anodizzato incolore
• Materiale delle Guarnizioni: NBR, TPE-U(PU)
• Materiale dello Stelo del Pistone: Acciaio inossidabile ad alta lega
• Materiale del Tubo del Cilindro: Acciaio inossidabile ad alta lega

Applicazioni

Il cilindro DSNU-25-30-P-A è ideale per applicazioni industriali che richiedono movimenti lineari precisi e affidabili, come sistemi di automazione, assemblaggio e movimentazione di materiali.

Note

Per garantire prestazioni ottimali e una lunga durata, si raccomanda di seguire le linee guida del produttore per l’installazione, l’uso e la manutenzione del cilindro.

Riferimenti

Per ulteriori informazioni, consultare la documentazione tecnica disponibile presso il produttore o i distributori autorizzati.
