Descrizione del Prodotto

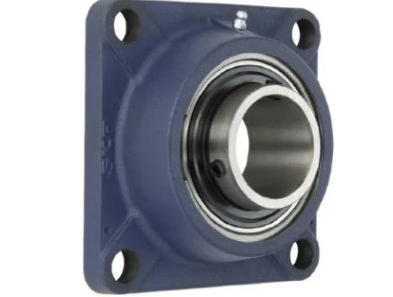

Il supporto flangiato SKF FY 20 TF è un’unità cuscinetto a sfere con flangia quadrata, conforme alle specifiche ISO. È composto da un cuscinetto con anello interno maggiorato e fissaggio mediante viti di pressione, montato in un supporto in ghisa. Questo design è ideale per applicazioni con direzione di rotazione costante o alternata e può essere imbullonato alla parete o al telaio della macchina. Le unità cuscinetto a sfere possono sopportare il disallineamento iniziale, ma generalmente non consentono lo spostamento assiale.
Caratteristiche Principali
- Resistenza a livelli elevati di contaminazione
- Progettato per alte temperature e velocità
- Capacità di sopportare carichi relativamente pesanti
- Soluzione economica
Specifiche Tecniche
- Diametro interno: 20 mm
- Larghezza: 29,5 mm
- Interasse del fissaggio: 63,5 mm
- Larghezza totale del cuscinetto: 31 mm
- Numero di fori: 4
- Carico statico di base, radiale (C0r): 6550 N
- Carico dinamico di base, radiale (Cr): 12700 N
- Diametro esterno: 86 mm
- Materiale del corpo: Ghisa
- Soluzione di tenuta: Tenute standard con flinger aggiuntivi
- Dimensioni logistiche (Profondità x Larghezza x Altezza): 37,3 x 86 x 40 mm
- Peso: 540,2 g
- Paese d’origine: Italia
- Codice doganale: 84832000
Informazioni di Montaggio
- Filettatura vite di pressione: M6x0.75
- Dimensioni chiave esagonale per vite di pressione: 3 mm
- Coppia di serraggio consigliata per vite di pressione: 4 N·m
- Diametro consigliato per i bulloni di fissaggio: 10 mm (0.375 in)
Prodotti Correlati
- Supporto: FY 504 M
- Cuscinetto: YAR 204-2F
- Coperchio di estremità: ECY 204
Per ulteriori dettagli e informazioni aggiornate, si consiglia di consultare il sito ufficiale di SKF o contattare un distributore autorizzato.
