Descrizione del Prodotto

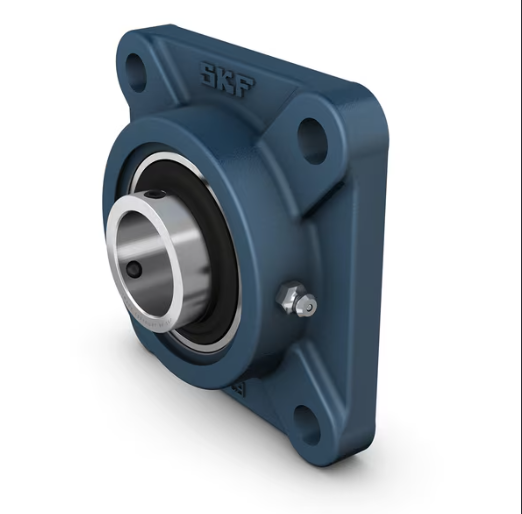

Il supporto flangiato SKF FYJ20TF è un’unità cuscinetto a sfere con flangia quadrata, conforme agli standard JIS. È composto da un cuscinetto con anello interno maggiorato e fissaggio mediante viti di pressione, montato in un supporto in ghisa. Questo design è ideale per applicazioni con direzione di rotazione costante o alternata.
Caratteristiche Principali
– Resistenza elevata alla contaminazione
– Progettato per temperature e velocità elevate
– Capacità di sopportare carichi relativamente pesanti
– Soluzione economica
Materiali
– Corpo: Ghisa
– Cuscinetto: Acciaio per cuscinetti
Dimensioni
– Diametro foro (d): 20 mm
– Diametro esterno anello interno (d₁): 28,2 mm
– Larghezza totale (A): 25,5 mm
– Larghezza della flangia (A₁): 11 mm
– Profondità della scanalatura di centraggio (A₃): 3,2 mm
– Larghezza totale del cuscinetto (B): 31 mm
– Distanza tra bulloni di fissaggio (J): 64 mm
– Altezza totale (L): 86 mm
– Diametro del foro per bullone di fissaggio (N): 12 mm
– Larghezza totale dell’unità (T): 33,3 mm
Dati di Calcolo
– Coefficiente di carico dinamico: 12,7 kN
– Coefficiente di carico statico di base: 6,55 kN
– Carico limite di fatica: 0,28 kN
– Velocità limite: 8500 r/min
Massa
– Massa unità cuscinetto: 0,52 kg
Informazioni di Montaggio
– Filettatura vite di pressione: M6x0,75
– Dimensioni chiave esagonale per vite di pressione: 3 mm
– Coppia di serraggio consigliata per vite di pressione: 4 N·m
– Diametro consigliato per i bulloni di fissaggio: 10 mm (0,375 in)
Prodotti Inclusi
– Supporto: FYJ 504
– Cuscinetto: YAR 204-2F
Note
Le unità cuscinetto a sfere possono sopportare il disallineamento iniziale, ma, di norma, non consentono lo spostamento assiale.
