SPIRAX SARCO BSK1PN16DN15

Descrizione

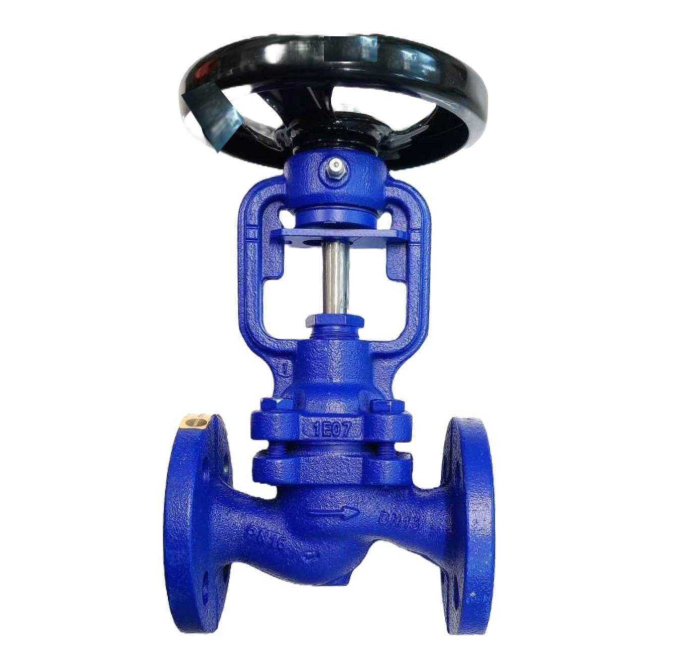

La valvola a globo a tenuta soffietto Spirax Sarco BSK1 è progettata per l’isolamento manuale in applicazioni con vapore, condensa, acqua calda o fredda e altri fluidi non corrosivi compatibili. È dotata di un volantino che ruota in senso orario e antiorario per aprire o chiudere la valvola, garantendo un controllo efficace del flusso. La costruzione robusta e compatta include un corpo in ghisa, un soffietto di tenuta sullo stelo e connessioni flangiate. Per facilitare la chiusura del tappo in condizioni di alta pressione, le valvole di dimensioni maggiori (DN150, DN200 e DN250) sono equipaggiate con dischi di bilanciamento della pressione.

Standard

Questo prodotto è conforme ai requisiti della Direttiva Europea sulle Attrezzature a Pressione 2014/68/UE e porta il marchio CE.

Certificazioni

Su richiesta, le valvole BSK1 possono essere fornite con un “Rapporto di Prova Tipico del Produttore” redatto dal produttore. Nota: Tutte le richieste di certificazione o ispezione devono essere specificate al momento dell’ordine.

Dimensioni e connessioni

Connessioni flangiate secondo EN 1092 PN 16, disponibili nelle dimensioni nominali DN15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200 e 250.

Limiti di pressione e temperatura

Condizioni di progetto del corpo: PN 16

PMA – Pressione massima ammissibile: 16 bar a 120°C

TMA – Temperatura massima ammissibile: 300°C a 9,6 bar

Temperatura minima ammissibile: -10°C

PMO – Pressione massima di esercizio: 12,9 bar a 195°C

TMO – Temperatura massima di esercizio: 300°C a 9,6 bar

Temperatura minima di esercizio: -10°C

Progettata per una pressione massima di prova idraulica a freddo di 24 bar.

Materiali

1. Corpo: Ghisa EN-GJL-250 (JL 1040)

2. Sede: Acciaio inossidabile

3. Coperchio (ponticellato): Ghisa sferoidale EN-GJS-400-18-LT (JL 1025)

4. Stelo: Acciaio inossidabile X20Cr13 (1.4021)

5. Volantino: Acciaio 11SMnPb30 (1.0718)

6. Scatola premistoppa: Acciaio 11SMnPb30 (1.0718)

7. Otturatore: Acciaio inossidabile X20Cr13 (1.4021)

8. Soffietto: Acciaio inossidabile X6CrNiMoTi 17-12-2 (1.4571)

9. Boccola: Acciaio

10. Guarnizione scatola premistoppa: Grafite

11. Guarnizione corpo/coperchio: Grafite con inserti in CrNiSt

12. Bulloni di assemblaggio corpo/coperchio: Acciaio classe 8.8

Coefficiente di portata (Kv)

DN15: 5,9

DN20: 7,4

DN25: 13

DN32: 18

DN40: 30

DN50: 41

DN65: 79

DN80: 115

DN100: 181

DN125: 225

DN150: 364

DN200: 725

Conversione: Cv (US) = Kv / 0,865

Come ordinare

Esempio: N°1 valvola a globo a tenuta soffietto Spirax Sarco BSK1 per isolamento on/off con stelo a soffietto e connessioni flangiate PN 16.

Sicurezza, installazione e manutenzione

Per istruzioni dettagliate, fare riferimento al Manuale di Installazione e Manutenzione 3.530.5275.150 fornito con il prodotto.
